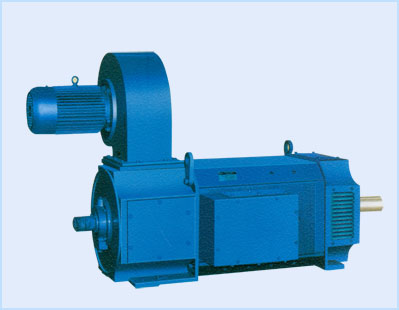

ZFQZ系列直流電機
發布日期：2022-12-24 11:52
來源：未知
 |
 |
|
工作制、防護等級、冷卻方法和安裝形式
電機為連續工作制（S1），其他工作制可按表1對技術數據標中的值進行折算。
表（1）
|
工作制
|
負載增加
|
|
S2-30min
|
107%
|
|
S2-60min
|
100%
|
|
S3-40%
|
120%
|
|
S3-60%
|
110%
|
電機冷卻方式均為他冷、強迫通風，即電機自帶徑向騎士鼓風機或管道通風或帶空/水冷卻器。其防護等級和冷卻方式的對應關系見表2.所需要的冷卻風量，風壓及電動機的功率見表3，空/水冷卻器循環風機功率冷卻水流量見表4.
表（2）
|
|
防護等級
|
冷卻方式
|
|
徑向騎式鼓風機冷卻
|
IP21S
|
IC06
|
|
單管風
|
IP23S
|
IC17
|
|
雙管風
|
IP44
|
IC37
|
|
帶空/水冷卻器r
|
IP44
|
ICW86
|
表（3）
|
機座號
|
風量（m3/h)
|
靜壓（Pa）
|
電動機功率（kw）
|
重量（kg）
|
|
ZFQZ-250
|
3000
|
1400
|
3.0
|
70
|
|
ZFQZ-280
|
4000
|
1600
|
4.0
|
80
|
|
ZFQZ-315
|
4860
|
1600
|
5.5
|
90
|
|
ZFQZ-355
|
5200
|
1600
|
5.5
|
120
|
|
ZFQZ-400
|
7200
|
1800
|
5.5
|
180
|
|
ZFQZ-450
|
9000
|
1800
|
7.5
|
250
|
注：風機電動機為三相二級380V
表（4）
|
冷卻器型號
|
風機電動機（kw）
|
冷卻水流量（m3/h)
|
重量（kg）
|
|
KSL-250
|
4.0
|
11
|
400
|
|
KSL-280
|
5.5
|
12
|
500
|
|
KSL-315
|
5.5
|
13
|
600
|
|
KSL-355
|
7.5
|
15
|
750
|
|
KSL-400
|
7.5
|
18
|
850
|
|
KSL-450
|
11
|
19.5
|
950
|
注：風機電動機為三相二級380V
用戶如需要其它類型工作制，防護等級，冷卻方式和安裝形式可另行協商。
附件
根據用戶需要.本系列電動機可配套供應測速元件、過速保護裝置、加熱器和測溫、限溫保護元件等。
技術數據表（A）
（與ZZJ-800和 ZZJ-900 系列相對應規格）
|
型號
|
額定功率
|
額定電壓
|
額定轉速
|
弱磁轉速
|
額定電流
|
額定轉距
|
最大運行轉距
|
起動轉距
|
電樞回路電阻
|
電樞回路電感
|
勵磁功率
|
轉動慣量
|
重量
|
|
kW
|
V
|
r/min
|
A
|
kNm
|
20℃mΩ
|
mH
|
KW
|
kgm2
|
kg
|
|
ZFQZ-250-081B
|
37.3
|
220
|
575
|
1725
|
220
|
0.62
|
1.86
|
2.17
|
130.7
|
0.93
|
2.10
|
0.95
|
710
|
|
440
|
575
|
1150
|
112
|
541.4
|
3.7
|
|
ZFQZ-250-21B
|
52
|
220
|
550
|
1650
|
288
|
0.91
|
0.91
|
3.19
|
77.1
|
0.62
|
2.75
|
1.4
|
900
|
|
440
|
550
|
1100
|
144
|
329.5
|
3.4
|
|
ZFQZ-280-12B
|
75
|
220
|
515
|
1300
|
415
|
1.39
|
1.39
|
4.87
|
54.8
|
0.51
|
3.10
|
2.5
|
1170
|
|
ZFQZ-280-11B
|
75
|
440
|
515
|
1050
|
202
|
208.6
|
2.3
|
|
ZFQZ-315-082
|
112
|
220
|
500
|
1250
|
614
|
2.14
|
2.14
|
7.49
|
34.4
|
0.48
|
4.50
|
4.1
|
1720
|
|
ZFQZ-315-081
|
112
|
440
|
500
|
1000
|
300
|
134.9
|
2.0
|
|
ZFQZ-315-22
|
150
|
220
|
480
|
1200
|
795
|
2.99
|
2.99
|
10.5
|
22.5
|
0.39
|
4.35
|
6.0
|
1960
|
|
ZFQZ-315-21
|
150
|
440
|
480
|
960
|
393
|
89.5
|
1.4
|
|
ZFQZ-355-092
|
186
|
220
|
435
|
1100
|
982
|
4.09
|
4.09
|
14.3
|
17.7
|
0.34
|
4.20
|
9.2
|
2520
|
|
ZFQZ-355-091
|
186
|
440
|
435
|
870
|
488
|
73.8
|
1.3
|
|
ZFQZ-355-42
|
280
|
440
|
390
|
780
|
720
|
6.86
|
6.86
|
24.0
|
42.3
|
0.90
|
6.50
|
15
|
3720
|
|
技術數據表（B）
(部分已生產過的規格) |
|
|
|
型號
|
額定
功率
|
額定
電壓
|
額定
轉速
|
額定
電流
|
額定
轉距
|
最大運
行轉矩
|
起動
轉矩
|
|
kW
|
V
|
r/min
|
A
|
kNm
|
|
ZFQZ-450-42
|
600
|
725
|
600
|
880
|
9.55
|
28.7
|
33.4
|
|
ZFQZ-450-42
|
500
|
660
|
500
|
810
|
9.55
|
28.7
|
33.1
|
|
ZFQZ-450-31
|
420
|
660
|
430
|
700
|
9.33
|
28.0
|
32.6
|
|
ZFQZ-450-31
|
220
|
370
|
180
|
730
|
11.6
|
35.0
|
40.0
|
|
ZFQZ-400-42
|
418
|
725
|
530
|
635
|
7.53
|
22.3
|
26.4
|
|
ZFQZ-400-42
|
400
|
440
|
410
|
1020
|
9.32
|
28.0
|
32.6
|
|
ZFQZ-400-42
|
205
|
420
|
280
|
570
|
6.99
|
21.0
|
24.5
|
|
ZFQZ-400-42
|
500
|
660
|
708
|
810
|
6.74
|
20.2
|
23.6
|
|
ZFQZ-400-42
|
440
|
660
|
600
|
725
|
7.0
|
21.0
|
22.5
|
|
ZFQZ-355-42
|
418
|
725
|
600
|
630
|
6.65
|
20
|
23.3
|
|
ZFQZ-355-42
|
355
|
440
|
500
|
895
|
6.78
|
20.3
|
23.7
|
|
ZFQZ-355-42
|
361
|
600
|
550
|
665
|
6.27
|
18.8
|
22
|
|
ZFQZ-355-42
|
450
|
725
|
750
|
670
|
5.73
|
17.2
|
20.0
|
|
ZFQZ-355-42
|
315
|
440
|
500
|
800
|
6.02
|
18.1
|
21.0
|
|
ZFQZ-355-42
|
450
|
660
|
900
|
735
|
4.78
|
14.3
|
16.7
|
|
ZFQZ-355-42
|
370
|
440
|
650
|
930
|
5.44
|
16.3
|
19.0
|
|
ZFQZ-355-42
|
315
|
660
|
880
|
510
|
3.42
|
10.3
|
12.0
|
|
ZFQZ-355-12
|
315
|
600
|
800
|
570
|
3.76
|
11.3
|
13.2
|
|
ZFQZ-315-42
|
315
|
440
|
750
|
780
|
4.0
|
12.0
|
13.5
|
|
ZFQZ-315-42
|
284
|
400
|
680
|
785
|
4.0
|
12.0
|
13.5
|
|
ZFQZ-315-42
|
280
|
660
|
750
|
465
|
3.56
|
10.7
|
12.5
|
|
ZFQZ-315-32
|
320
|
440
|
900
|
785
|
3.4
|
10.2
|
11.9
|
|
ZFQZ-315-32
|
230
|
220
|
705
|
1175
|
3.12
|
9.35
|
11.0
|
|
ZFQZ-315-21
|
150
|
660
|
480
|
260
|
2.98
|
8.95
|
10.4
|
|
ZFQZ-315-12
|
160
|
440
|
600
|
410
|
2.55
|
7.65
|
8.93
|
|
ZFQZ-280-32B
|
170
|
440
|
900
|
430
|
1.8
|
5.41
|
6.31
|
|
ZFQZ-250-31B
|
92
|
400
|
880
|
260
|
1.0
|
3.0
|
3.5
|
|
|
|
|
電樞回
路電阻
|
電樞回
路電感
|
勵磁
功率
|
轉動
能量
|
重量
|
|
20℃ mΩ
|
mH
|
kW
|
kg㎡
|
kg
|
|
23.9
|
0.7
|
7.5
|
43.5
|
6700
|
|
27.8
|
0.8
|
7.5
|
43.5
|
6700
|
|
47.2
|
1.0
|
7.1
|
39
|
6000
|
|
58.1
|
1.1
|
7.1
|
39
|
6000
|
|
54.1
|
1.5
|
7.1
|
23.5
|
5200
|
|
29.0
|
0.8
|
7.1
|
23.5
|
5200
|
|
57.7
|
1.3
|
7.1
|
23.5
|
5200
|
|
26.0
|
0.6
|
7.1
|
23.5
|
5200
|
|
37.8
|
1.0
|
6.4
|
31
|
4900
|
|
51.5
|
1.2
|
6.5
|
15
|
3750
|
|
26.8
|
0.74
|
6.5
|
15
|
3750
|
|
45.1
|
1.1
|
6.5
|
15
|
3750
|
|
41.1
|
1.0
|
6.0
|
13
|
3400
|
|
30.4
|
0.88
|
6.0
|
13
|
3400
|
|
64.2
|
1.0
|
5.6
|
11.5
|
3200
|
|
25.3
|
0.6
|
5.6
|
11.5
|
3200
|
|
42.0
|
0.7
|
4.7
|
10.5
|
2900
|
|
44.0
|
0.8
|
5.2
|
7.7
|
2450
|
|
23.9
|
0.51
|
5.2
|
7.7
|
2450
|
|
25.6
|
0.52
|
5.2
|
7.7
|
2450
|
|
68.4
|
1.3
|
4.6
|
7.0
|
2300
|
|
21.1
|
0.6
|
4.6
|
7.0
|
2300
|
|
10.5
|
1.0
|
4.3
|
6.0
|
2100
|
|
199
|
3.3
|
4.35
|
6.0
|
1950
|
|
69.8
|
1.0
|
3.85
|
5.3
|
1800
|
|
53.4
|
1.5
|
3.0
|
3.0
|
1600
|
|
96.1
|
0.99
|
2.85
|
1.55
|
1000
|
|
|
|
|
說明：技術數據表（A）和技術數據表（B）列出了ZZJ-800和ZZJ-900系列相對應的規格和部分已生產制造過的規格。僅供設計選型時參考。如果所需產品的型號規格與本技術表有出入或有特殊要求，請與我廠有關部門聯系，經確認后簽訂技術協議合同。 |
|
|
|
ZFQZ-250電機安裝外形圖 |
|
|
|
|
|
電機型號
|
安裝尺寸
|
外形尺寸
|
|
B
|
L2
|
L
|
L1
|
|
ZFQZ-250-081
|
635
|
614.5
|
1145
|
1580
|
|
ZFQZ-250-082
|
695
|
644.5
|
1205
|
1640
|
|
ZFQZ-250-091
|
675
|
654.5
|
1185
|
1620
|
|
ZFQZ-250-092
|
735
|
684.5
|
1245
|
1680
|
|
ZFQZ-250-11
|
715
|
694.5
|
1225
|
1660
|
|
ZFQZ-250-12
|
775
|
724.5
|
1285
|
1720
|
|
ZFQZ-250-21
|
765
|
744.5
|
1275
|
1710
|
|
ZFQZ-250-22
|
825
|
774.5
|
1335
|
1770
|
|
ZFQZ-250-31
|
825
|
804.5
|
1335
|
1770
|
|
ZFQZ-250-32
|
885
|
834.5
|
1395
|
1820
|
|
ZFQZ-250-41
|
895
|
847.5
|
1405
|
1840
|
|
ZFQZ-250-42
|
955
|
904.5
|
1465
|
1900
|
|
|
|
|

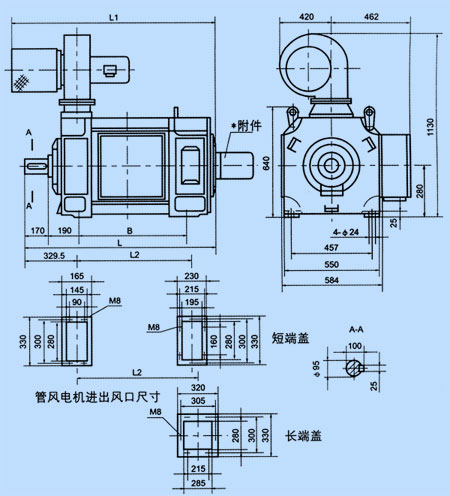

ZFQZ-280電機安裝外形圖 |
|
|
|
|
|
電機型號
|
安裝尺寸
|
外形尺寸
|
|
B
|
L2
|
L
|
L1
|
|
ZFQZ-280-11
|
762
|
777.5
|
1315
|
1750
|
|
ZFQZ-280-12
|
852
|
822.5
|
1405
|
1840
|
|
ZFQZ-280-21
|
822
|
837.5
|
1375
|
1810
|
|
ZFQZ-280-22
|
912
|
822.5
|
1465
|
1900
|
|
ZFQZ-280-31
|
892
|
907.5
|
1445
|
1880
|
|
ZFQZ-280-32
|
982
|
952.5
|
1535
|
1970
|
|
ZFQZ-280-41
|
972
|
987.5
|
1525
|
1960
|
|
ZFQZ-280-42
|
1062
|
1032.5
|
1615
|
2050
|
|
|
|
|

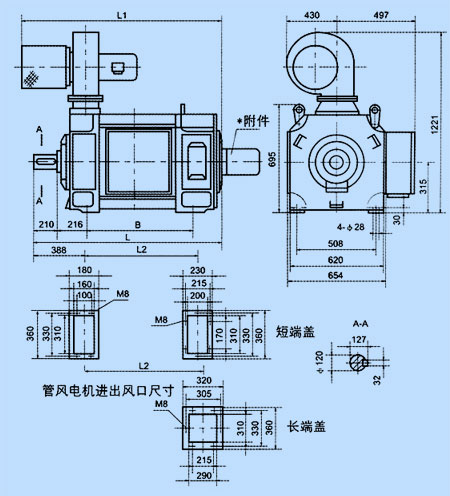

ZFQZ-315電機安裝外形圖 |
|
?
|
|
|
|
電機型號
|
安裝尺寸
|
外形尺寸
|
|
B
|
L2
|
L
|
L1
|
|
ZFQZ-315-081
|
757
|
810
|
1405
|
1770
|
|
ZFQZ-315-082
|
847
|
855
|
1495
|
1860
|
|
ZFQZ-315-091
|
817
|
870
|
1465
|
1830
|
|
ZFQZ-315-092
|
907
|
915
|
1555
|
1920
|
|
ZFQZ-315-11
|
887
|
940
|
1535
|
1900
|
|
ZFQZ-315-12
|
977
|
985
|
1625
|
1990
|
|
ZFQZ-315-21
|
967
|
1020
|
1615
|
1980
|
|
ZFQZ-315-22
|
1057
|
1065
|
1705
|
2070
|
|
ZFQZ-315-31
|
1057
|
1110
|
1705
|
2070
|
|
ZFQZ-315-32
|
1147
|
1150
|
1795
|
2160
|
|
ZFQZ-315-41
|
1157
|
1210
|
1805
|
2170
|
|
ZFQZ-315-42
|
1247
|
1255
|
1895
|
2260
|
|
|
|
|

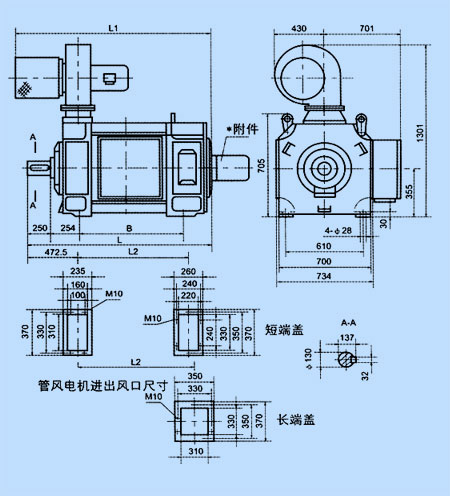

ZFQZ-355電機安裝外形圖 |
|
|
|
|
|
電機型號
|
安裝尺寸
|
外形尺寸
|
|
B
|
L2
|
L
|
L1
|
|
ZFQZ-355-091
|
888
|
936.5
|
1650
|
1930
|
|
ZFQZ-355-092
|
978
|
981.5
|
1740
|
2020
|
|
ZFQZ-355-11
|
968
|
1016.5
|
1730
|
2010
|
|
ZFQZ-355-12
|
1058
|
1061.5
|
1820
|
2100
|
|
ZFQZ-355-21
|
1058
|
1106.5
|
1820
|
2100
|
|
ZFQZ-355-22
|
1148
|
1151.5
|
1910
|
2190
|
|
ZFQZ-355-31
|
1158
|
1206.5
|
1920
|
2200
|
|
ZFQZ-355-32
|
1248
|
1251.5
|
2010
|
2290
|
|
ZFQZ-355-41
|
1268
|
1316.5
|
2030
|
2310
|
|
ZFQZ-355-42
|
1358
|
1361.5
|
2120
|
2400
|
|
|
|
|
ZFQZ-400電機安裝外形圖 |
|
|
|
|
|
電機型號
|
安裝尺寸
|
外形尺寸
|
|
B
|
L2
|
L
|
L1
|
|
ZFQZ-400-11
|
959
|
1003
|
1770
|
1820
|
|
ZFQZ-400-12
|
1079
|
1063
|
1890
|
1940
|
|
ZFQZ-400-21
|
1039
|
1083
|
1850
|
1900
|
|
ZFQZ-400-22
|
1159
|
1143
|
1970
|
2020
|
|
ZFQZ-400-31
|
1129
|
1173
|
1940
|
1990
|
|
ZFQZ-400-32
|
1249
|
1233
|
2060
|
2110
|
|
ZFQZ-400-41
|
1229
|
1273
|
2040
|
2090
|
|
ZFQZ-400-42
|
1349
|
1333
|
2160
|
2210
|
|
|
|
|

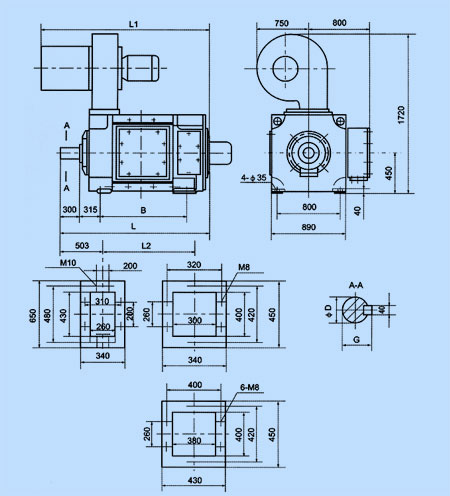

ZFQZ-450電機安裝外形圖 |
|
|
|
|
|
電機型號
|
安裝尺寸
|
外形尺寸
|
|
B
|
D
|
G
|
L2
|
L
|
L1
|
|
ZFQZ-450-12
|
1181
|
160
|
169
|
1147
|
2120
|
2070
|
|
ZFQZ-450-21
|
1151
|
1197
|
2085
|
2140
|
|
ZFQZ-450-22
|
1271
|
1237
|
2205
|
2260
|
|
ZFQZ-450-31
|
1251
|
1297
|
2185
|
2240
|
|
ZFQZ-450-32
|
1371
|
1337
|
2305
|
2360
|
|
ZFQZ-450-41
|
1361
|
170
|
179
|
1407
|
2300
|
2350
|
|
ZFQZ-450-42
|
1481
|
1447
|
2415
|
2470
|
|
ZFQZ-450-51
|
1482
|
1527
|
2145
|
2470
|
|
|
