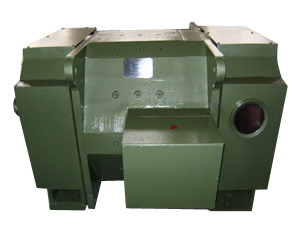

特點與用途：

    本系列電機采用多角形結構，空間利用率高。定子磁軛為疊片式，實用整流器供電，能承受脈動電流與電流急劇變化（負載變化）之工況，磁極安裝有精確定位，因而換向良好。
    電機絕緣等級為F級，采用可靠絕緣結構浸漬工序，保證絕緣性能穩定和良好散熱。

電機性能：

    1.技術數據表中的數據應按下列使用條件工作：
    a)海拔不超過1000m；
    b)冷卻風的進風溫度不超過40℃；冷卻水進水溫度不超過32℃；
    c)電動機可安裝在環境條件較為惡劣的場合，但必須選擇正確的冷卻方式和防護等級，以確保電機內部的清潔。如使用環境特殊，需要濕熱帶型，應另行協商；
    d)電動機適用于三相橋式整流電源以及不外接平波電抗器之工況，也可采用直流發電機電源；
    e)電動機性能符合GB755《旋轉電機定額和性能》、IEC60034-1《旋轉電機定額和性能》和JB/T9577《Z系列中型直流電動機技術條件》的規定；
    2.電動機的標準額定電壓有400V、550V、660V、750V等四種，也可根據具體情況派生出其他等級的電壓，但需要在訂貨時商定。
    3.電動機的基本勵磁方式為他勵，勵磁電壓為200V，也可根據具體情況派生出其他等級的電壓，但需要在訂貨時商定。
    4.電動機的短時過載能力
    電動機按用途分為兩類：
    第一類（A類）：普通工業用直流電動機；
    第二類（B類）：金屬軋機用直流電動機。
    a)第一類（A類）電動機能承受表3所規定的短時（1min）過載；
表3

    b)第二類（B類）電動機能承受表4所規定的短時（1min）過載；
表4

    c)偶爾使用的短時過載能力是指很少發生或在緊急情況下，電動機在1min時間內承受超過連續額定負載的能力，建議將斷路器的瞬時開斷裝置按偶爾使用的短時過載能力整定；經常使用的短時過載能力是指正常工作周期的一部分，電動機反復承受超過連續額定負載的能力。
短時過載運行之后，必須輕載運行，使電動機整個負載周期的負載均方根值不超過其連續定額。
    d)第二類直流電動機（B類）應能承受下列連續負載；
    在額定電壓和額定轉速范圍內帶115%額定功率負載連續運行，在此負載下升溫較高，其他特性可能與額定條件下運行的規定不同。
    在額定電壓和額定轉速范圍內，在額定負載連續運行后，進接著以125%額定功率負載運行2h,溫升不得超過規定數值，其他特性可能與額定條件下運行的規定不同。
    e)第二類直流電機（B類），在額定轉速時，偶爾使用時過載倍數允許達到2.5倍，時間不超過15s（但需要與制造廠協商）
    5.電流變化率
    在所有轉速及負載下，電動機能夠承受的電流變化率（di/dt）允許達到美秒250倍額定電流。
    6.振動和噪聲
    a)電動機的振動符合GB10068《軸中心高為56mm及以上電機的機械振動振動的測量、評定及限值》中心標準的規定。
    b)電動機的噪聲符合GB1069.3《旋轉電機噪聲測定方法及限值噪聲限值》標準的規定。
    7.技術數據表內的效率值為額定功率、額定電壓和額定轉速的效率、它包括勵磁損耗。

電動機的容量選擇
    1.第一類（A類）：普通工業用直流電動機
    這類電動機的詳細數據見技術數據表，用戶可以根據需要確定電動機的容量、電壓、轉速、冷卻方式。
    2.第二類（B類）：金屬軋機用直流電動機
    這類電動機的額定輸出功率比A類電動機技術數據表中數值低20%左右，具體數值由用戶和制造商定。
    3.電動機除技術數據表中所列出的規格外，制造廠可以根據用戶提出的具體要求派生出其他規格。

型號說明：

結構簡介:

    1.電動機的冷卻方式及防護等級

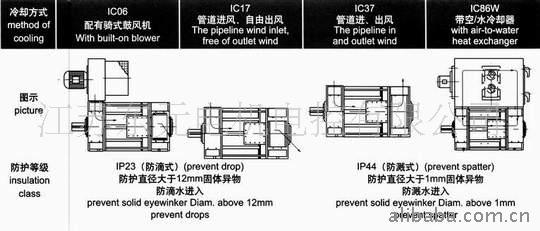

    a)電動機的冷卻方式為他冷，根據GB/1993《旋轉電機冷卻方法》標準有IC06、IC07、IC37、IC86W等四種，標準型式的冷卻空氣入口在電動機的主傳動端（非換向器端）。電機的防護等級根據GB/T4942.1《旋轉電機外殼防護分級（IP代碼）》標準有IP23和IP44兩種。用戶如需要其他冷卻方式和防護等級可另行協商。
    b)電動機的冷卻方式與防護等級的對應關系見表1。
表1


    c)電動機所需的冷卻風量、風壓、冷卻水流量、風機電動機功率見表2。
表2

    2.電動機的結構安裝型式及代號
    電動機的結構安裝型式及代號按GB/T997《旋轉電機結構及安裝型式（IM代號）》的規定有M1001（臥式底腳安裝、圓柱型單軸伸）和IM1002（臥式底腳安裝、圓柱型單軸伸）兩種。用戶如需要其他的結構安裝型式可另行協商。
    3.標準型電動機的出線盒位置從主傳動端看在右側。也可安裝在左側，但必須在訂貨合同中注明。
    4.電動機采用滾動軸承，不停機加油結構。
    5.電動機可以根據用戶的要求安裝下列附件
    a)定子繞組和兩端軸承室可放置測溫元件，并將引出線接至電機的出線盒。
    b)電動機的非傳動側可配帶由測速發電機、離心開關、編碼器等組成的測速保護裝置。
    c)電動機內可安裝電壓為220VAC的防凝露加熱器，但必須在訂貨合同中注明。
    6.空/水冷卻器一般安裝在電動機的上方。如用戶要求將空水冷卻器安裝在電動機側面，必須在訂貨時提出，并自行解決冷卻器的輔助支撐。
    7.冷卻器裝有風壓開關、溫度控制器、防凝露加熱器等保護裝置。

備注:

    1.訂貨前，請先查詢產品目錄，明確所需產品的型號規格等數據。如所需品種、規格與目錄中有出入，請即與我廠聯系。如有特殊要求，請事先提出具體而明確的要求，與我廠有關部門協商，經同意后簽定合同或?qū)嵵茀f(xié)議。
    2.訂貨前請注意電機型號、功率、電壓、轉速、工作制、結構類型、勵磁方式、勵磁電壓、出軸數、出線盒位置、旋轉方向以及所需附件、備品名稱等。
    3.如使用環境特殊，需要濕熱帶型，原型號后面請注明“TH”。
